喷淋塔（酸雾吸收塔）

　　— 喷淋塔 —

　　◆工作原理

　　喷淋塔又称洗涤塔(酸雾吸收塔)，由塔体，塔板，再沸器，冷凝器四个部分组成。洗涤塔是进行粗分离的设备，所以塔板数量一般较少，通常不会超过十级。洗涤塔适用于含有少量粉尘的混合气体的分离，各组分不会发生反应，且产物容易液化，粉尘等杂质不易液化或凝固。

　　当混合气从洗涤塔中部通入洗涤塔，由于塔板间存在产物组分液体，产物组分气体液化的同时蒸发部分，而杂质由于不能被液化或凝固，当通过有液体存在的塔板时将会被产物组分液体固定下来，产生洗涤作用，洗涤塔就是根据这一原理设计和制造的。

　　洗涤塔原理主要是根据臭气的成分利用强酸(硫酸)、强碱(氢氧化钠)、强氧化剂(次氯酸钠)作为洗涤喷淋溶液与气体中的臭气分子发生接触，使气相的臭味成分转移至液相，并借助化学药剂与臭味成分中和、氧化反应去除臭味物质。

　　常用的洗涤设备为填充塔，化学吸收液从塔顶往下喷淋，废气向上流，臭气与吸收液充分接触、反应从而被去除。吸收液与废气流量比例(液/气比)一般为1-3 L/m3，填料高度一般为2-5米,气体空塔流速一般为0.5-1米/秒。操作良好的填充塔，除臭效果可达到90%以上。

　　樊经理 18021642686 (同微信)

　　◆系统组成

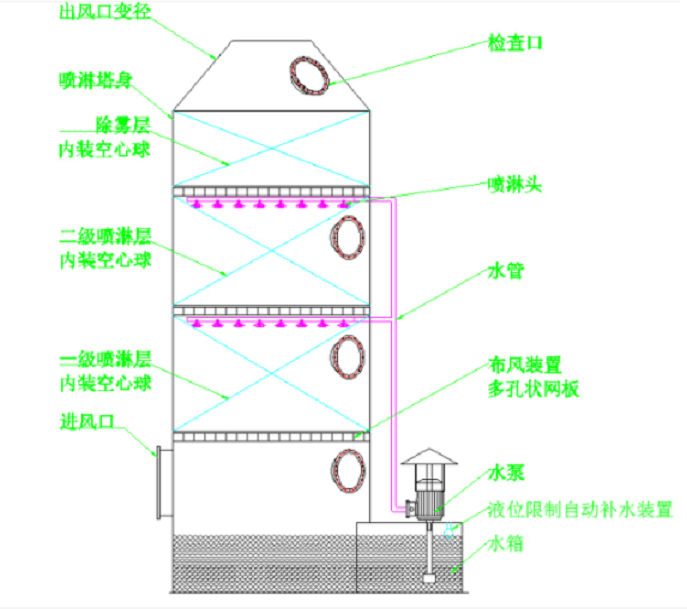

　　常规喷淋塔结构概括为：一层除雾、两层喷淋、三层填料、四个视窗、五个活接球阀。

　　1.除雾层：

　　一般用格栅板隔开，上面置放填料，填料层高度可达500mm。为了提高除雾效能，我司生产的喷淋塔可加装板式除雾器。

　　2.喷淋层：

　　喷淋层是由喷淋管和喷嘴组成，根据喷淋塔直径大小，设置喷淋管和喷嘴的密度不同。使用优异喷嘴，喷雾均匀且流量大不易堵塞。

　　3.填料层：

　　填料层是在除雾层和喷淋层之上，置放填料。主要填料有多面空心球、拉西环。喷淋塔内填料层作为气液两相间接触构件的传质设备。填料塔底部装有填料支承板，填料以乱堆方式放置在支承板上。填料的上方安装填料压板，以防被上升气流吹动。喷淋塔喷淋液从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。

　　4.视窗：

　　又称检测口，通常成型的视窗有φ500mm和φ400mm两种规格。视窗主要作用是观测喷淋塔运行情况以及更换填料、检修喷嘴。

　　5.活接球阀：

　　主要是控制循环水的开关。

　　除此之外，循环水箱也是喷淋塔重要组成部分，水箱可以灵活设置，与喷淋塔塔体连接或者不连接。

　　◆常用的化学吸收剂

　　1)碱性溶液 碱性吸收液常用含有1%~10%的氢氧化钠溶液，对消除硫化氢废气效果显著，其它如甲硫醇、硫化甲基、二硫化甲基、低级脂肪酸等经常在废水处理场造成臭味的物质，处理效果也很显著。

　　2)酸性溶液 酸液洗涤主要用于消除由氨、三甲胺等碱性气体所致臭味，一般使用硫酸 (0.5%-5%的溶液)作为洗涤液。

　　3)次氯酸钠溶液 次氯酸钠一般与酸碱性吸收液一起使用，对于其它方法很难消除的硫化甲基，使用次氯酸钠吸收液的控制效果甚佳。

　　处理高浓度臭气时，次氯酸钠溶液浓度 (有效氯浓度) 约为500~2000 ppm;而处理较低浓度臭气时，使用次氯酸钠溶液浓度约50~500 ppm。以各项氧化剂的性能而言，次氯酸钠最便宜，处理效果好，所以使用广泛。在溶液中的次氯酸钠以次氯酸 (HOCl)形式存在：

　　NaOCl+ H2O→HOCl+ NaOH

　　在pH=7.5，次氯酸盐溶液的有效氯以50% HOCI和次氯酸根离子(OCl-)存在;

　　在pH=l0，只有0.3%有效氯以HOCl存在;

　　pH=l1或12，HOCl几乎完全解离成无用的次氯酸根离子，因此pH值控制很重。

　　◆性能特点

　　1)洗涤塔处理系统，价格便宜、处理方法简单;

　　2)直立式结构最适用于经济空间安装;

　　3)适用于气态及液态污染源;

　　4)处理单一污染源;

　　5)适用于中低风量;

　　◆适用范围

　　1)各种有害气体如H2S、SOx、NOx、HCI、NH3、CI2等气体的处理;

　　2)垃圾中转站、污水处理场的除臭装置;

　　3)半导体光电业的排气处理;

　　4)垃圾填埋场的渗出水、贮留池废气处理;

　　5)焚化炉及工业炉等排放的废气处理。

　　◆装置工艺
